3D掃描設備

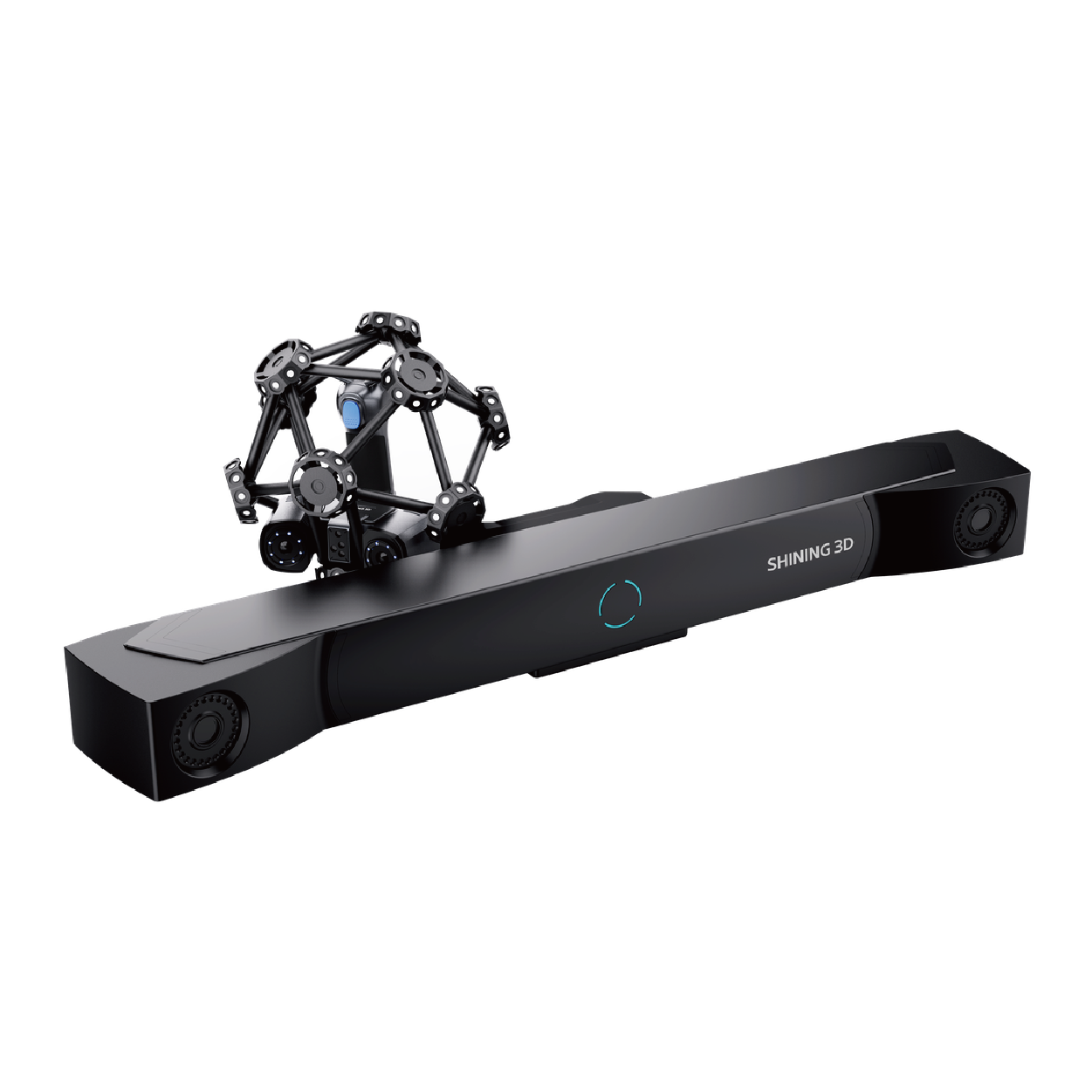

FreeScan Trak Pro 2 追蹤式雷射掃描系統

SHINING 工業級3D掃描器

介紹

延續了FreeScan Trak Pro高精度且重覆性精度穩定、無需貼點等優勢，並在掃描效率上進行了大幅提升，共計58條藍色激光線，掃描速度最高可達368萬次/秒

能夠快速、輕鬆獲取中大型樣件完整準確的三維數據，適用於汽車工業、軌道交通、能源領域等製造業的中大型三維掃描靜態/動態場景
加入詢問車 (0)


｜動態追蹤，無需貼點
系統可實時追蹤定位掃描頭，不受相對位置移動、震動影響。

FreeScan Trak Pro2 便攜式光學座標測量系統是用於品質控制和 3D檢測的理想計量工具。
具有高精度和可重複性，無需標記即可快速、準確地檢查各種零件類型和表面。
​
與選購的 FreeProbe 搭配使用時，使用者可以將接觸式探測無縫整合到光學掃描流程中，實現更快速、更方便的整體偵測工作流程。

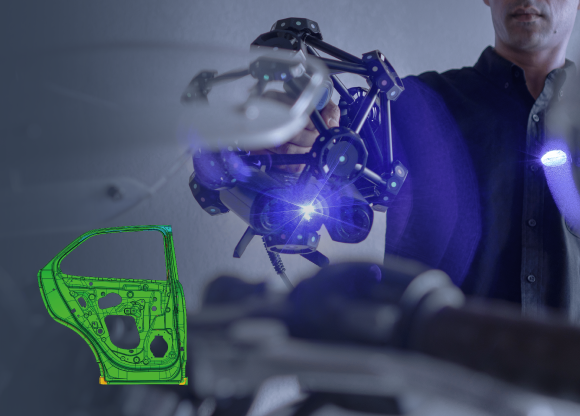

｜卓越的準確性
FreeScan Trak Pro2 提供計量級掃描結果，具有卓越的精度，可達 0.023 mm。
​
*基於VDl/VDE 2634，在經過ISO/IEC 17025:2017 認證的精度實驗室中，在環境條件為：溫度的情況下，透過在工作體積內的不同位置和方向測量可追蹤長度的工件和標記來評估球體間距誤差20±0.5℃；濕度40~60%RH。

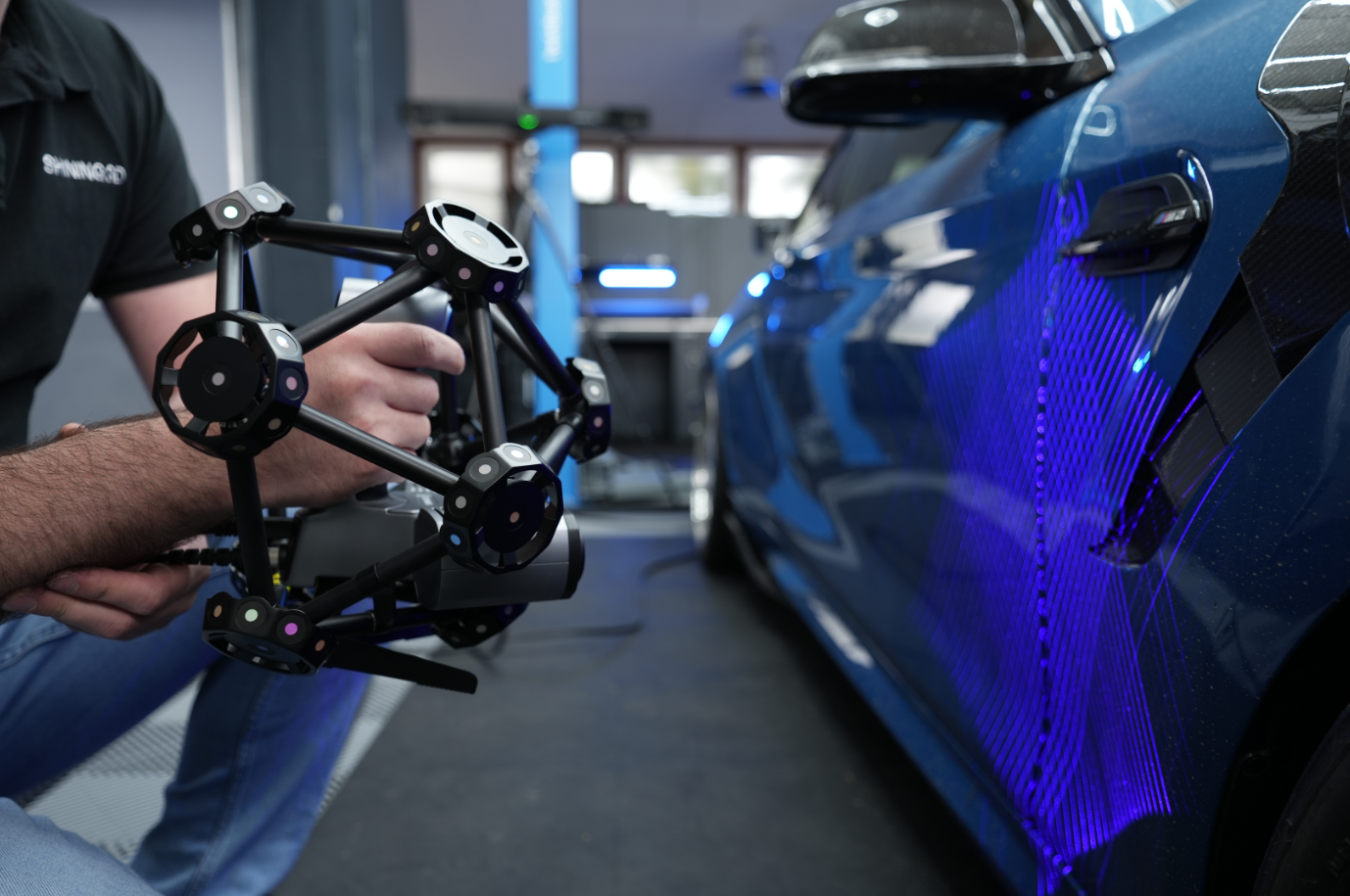

｜掃描模式
50 條交叉雷射線：快速、高精度掃描
7 條平行雷射線：局部高清掃描，實現極其精細的細節
1 條單雷射線：深孔掃描（孔徑：深度比為 1:4）
支援光學追蹤和標記掃描



｜測量範圍寬
FreeScan Trak Pro2 廣泛且可擴展的追蹤範圍可測量廣泛的體積和表面，而不會影響精度或 在掃描過程中需要傳統的跨越。

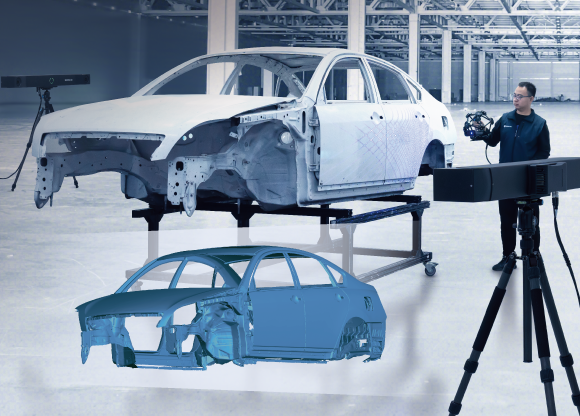

｜支援光學追蹤和標記掃描
支援多追蹤器和掃描器共同工作，無需轉站提升大型工件掃描效率。



【 FreeScan Trak Pro 2 產品規格 】

產品型號 FreeScan Trak Pro 2 FreeProbe (optional)
精準度 0.023 mm 0.025 mm
體積精度 9.6 m³ : 0.062 mm
17.6 m³ : 0.072 mm
體積精度與攝影測量 0.044 mm + 0.012 mm/m
掃描速度 高達 3,070,000 點/秒 100 次測量/秒
最大視角 650 x 580 mm（25.5 x 22.8 吋） /
點距 0.01 ~ 10 mm（0.0003 ~ 0.39 吋） /
掃描深度 400 mm（15.7 吋） /
推薦物體尺寸 0.1 ~ 10 m (3.937 ~ 393.7 吋) /
重量 FreeTrak：7.2 公斤（15.8 磅）
TE25：1.47 公斤（3.2 磅）		 0.5 公斤（1.1 磅）
尺寸 FreeTrak：1079 x 237 x 110 mm（42.4 x 9.3 x 4.3 吋）
TE25：281 x 283 x 290 mm（11.1 x 11.1 x 11.4 吋）		 70 x 150 x 340 mm
（2.7 x 5.9 x 13.3 英吋）
光源 FreeTrak：紅外線 LED
TE25：50 條交叉雷射線、7 條平行雷射線、1 條單雷射線		 /
推薦電腦配置 作業系統：Windows 10 專業版（64 位元）/Windows 11 專業版（64 元）；
CPU：第13代Intel(R)Core(TM)i7-13650HX 2.6GHz以上；
顯示卡：NVIDIA GeForce RTX 4060以上
儲存：8GB或以上；
記憶體：64GB以上，DDR5雙通道； USB連接埠：USB 3.0

*FreeScan系列產品ISO 17025 認證：基於JJF1951-2021。基於可追蹤球體直徑測量數據對探測誤差性能進行評估，在工作範圍內基於可追蹤長度標準件從多視角方向進行測量，來評估球體間距誤差。可透過整合或內建攝影測量取得體積精度進一步優化的數據。
